Sunday, March 27, 2011

Labview : wire tutorial สายข้อมูล

    ในโหมดของ text base programming เราสามารถส่งข้อมูลเข้าไปประมวลผลในฟังก์ชัน ผ่านตัวแปร แต่ใน Labview Graphical programming แล้ว wire หรือสัญลักษณ์สายไฟ ทำหน้าที่ในการนำข้อมูลจาก block diagram หนึ่งไปอีก block diagram หนึ่ง

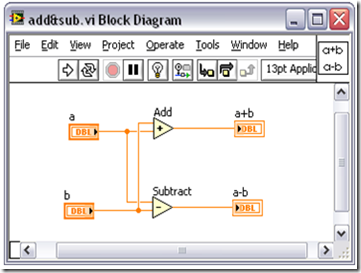

     จากรูปข้างล่าง สายไฟทำหน้าที่เชื่อมต่อระหว่าง control (ตัวควบคุม) และ indicator (ตัวแสดงผล) นอกจากนี้เรายังสามารถแยกข้อมูลที่ไหลผ่านสายไฟ ไปประมวลผลคู่ขนานกันก็ได้ เหมือนๆกับที่เราทำการ tab สายไฟออกไป เพื่อแบ่งกระแสไฟฟ้าไปใช้งาน คล้ายๆกันในแบบนั้น

    ในขณะที่ชนิดข้อมูลของโปรแกรมมีหลายประเภท (integer , charector , float, double , boolean ,….) การเรียกใช้และการประกาศตัวแปร เป็นสิ่งที่แยกแยะความแตกต่างของข้อมูลในการเขียนโปรแกรมแบบ text base แต่ใน Labview เราใช้ สี และ ขนาดของสายไฟ เป็นตัวบ่งบอกถึงความแตกต่างของข้อมูลนั้นๆ

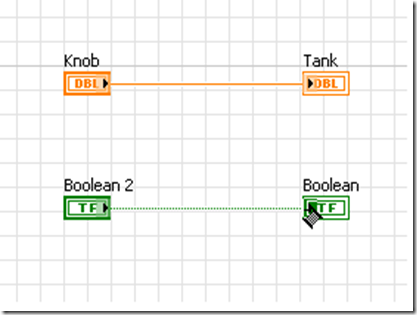

Labview : wire tutorial

     Labview จะมีการแจ้งให้ทราบว่าข้อมูลไม่ได้ถูกเชื่อมโยงกัน โดยจะแสดงลักษณะที่เรียกว่า broken wire เพื่อให้ผู้เขียนโปรแกรมทราบว่า ยังมีจุดที่สายไฟ ไม่ได้เชื่อมโยงกัน และจะไม่ยอมให้เราทำการ excute หรือ run โปรแกรม

Labview wire broken      การเกิด broken wire มีได้หลายสาเหตุ ตัวอย่างเช่น ระหว่าง object ที่มีความแตกต่างกันทางชนิดของข้อมูล ตัวอย่างเช่น เราไม่สามารถที่จะเอา out put ที่เป็น array จากบล๊อกไดอะแกรมหนึ่ง ไปต่อเข้ากับ input ที่เป็น numerical ของบล๊อกไดอะแกรมหนึ่ง ซึ่งแบบนี้จะทำให้เกิด broken wire ได้ ความแตกต่างของข้อมูลสามามารถแสดงได้ทั้งสี และขนาดของ wire ดังรูปต่อไปนี้

Labview data type

    สายไฟทุกๆเส้น มีความแตกต่างกัน ขึ้นอยู่กับประเภทของข้อมูลที่ทำการส่งไปในสายไฟ เราสามารถที่จะเชือมต่อข้อมูลจากแหล่งข้อมูลจากที่หนึ่งไปอีกที่หนึ่งได้อย่างถูกต้องได้ โดยดูจากสีของ object หรือไม่ก็ตรงที่ขั้วต่อสายไฟ ในกรณที่ object หรือ block นั้นๆ มีมากกว่า 1 อินพุท หรือ 1 เอาท์พุท โดยดูที่สีของขั้วต่อสายไฟ สังเกตจากรูป

good connect wire

แต่ถ้าหากชนิดข้อมูลไม่ตรงชนิดกัน เราก็จะพบปัญหา broken wire ดังเช่นที่ได้กล่าวไว้แล้ว

Broken wire in subVI

Tip: คุณสามารถลบสายไฟ broken wire ออกจาก block diagram ได้อย่างรวดเร็วด้วยการกดปุ่ม Ctrrl + B

เราสามารถตั้งค่าให้ทำการ wiring สายไฟเวลาที่เราเคลื่อนเม้าส์เข้าไปใกล้ object จะทำให้เม้าส์เราเปลี่ยนจากลูกศร กลายเป็น ม้วนสายไฟ เพื่อพร้อมที่จะทำการเดินสายไฟ ได้ตลอดเวลา โดยให้เราไปที่เมนู Tools –> Options ---> Block Diagram (ทางซ้ายมือ) แล้วติ๊กที่ช่อง Enable auto wiring



ในกรณที่เราทำการลากสายไฟไปแล้ว ไม่ต้องกลัวที่จะไม่สวยงามครับ ให้เราลากเชื่อมโยงไปก่อน แล้วทำการคลิกขวาบริเวณสายไฟ แล้วเลือก Clean Up Wire โปรแกรมจะทำการจัดสายไฟ ให้อย่างสวยงาม


เรียนรู้การใช้สายไฟ เพิ่มเติมได้จากตัวอย่างต่อไปนี้ เป็นการสร้าง control และ indicator ที่มีความแตกต่างกันทางชนิดของข้อมูล จะเห็นได้ว่า สีของ object และสีของสายไฟ เปลี่ยนแปลงตามชนิดของข้อมูล

wire block diagram

Labview example wire data

วีดีโอสาธิตการทำการ wire ข้อมูลของ Labview

ที่มา http://zone.ni.com/devzone/cda/tut/p/id/7567

อ่านเพิ่มเติม...

Saturday, March 19, 2011

มาเล่น Arduino กันเถอะ

Freeduino_Arduino

ก่อนหน้านี้ ผมเคยไปเทรน ARM7 ที่ขอนแก่น ตั้งหลายชั่วโมง เป็นเวลาหลายสัปดาห์ในช่วงปิดเทอมฤดูร้อน ประมาณเดือนเมษา พอกลับมาทำงาน ไม่ค่อยได้ใช้ ARM7 เพราะที่ทำงานมีแต่ PIC16F877 , PIC18F458 ไปๆมาๆ ก็ชักจะลืมๆ แล้ว ว่า ARM7 มันเซ็ทค่า Register ยังงัย

แต่เมื่อไม่นานมานี้ เกิดการปฏิวัติไมโครคอนโทรลเลอร์กับตระกูล AVR โดยชาวอิตาลี สองท่าน ด้วยความที่ต้องการให้นักเรียน นักศึกษา มีบอร์ดไมโครคอนโทรลเลอร์ใช้ และทำได้ง่าย ราคาถูก และศึกษาได้อย่างไม่ยากเย็นนัก จึงได้สร้างบอร์ดไมโครคอนโทรลเลอร์ที่ชื่อว่า Arduino ขึ้นมา

โดยที่บอร์ด Arduino ใช้ไมโครคอนโทรลเลอร์หลักเป็น AVR ตระกูล 8 บิต โดยถูกออกแบบให้มีการต่อใช้งานเป็นขา Digital I/O จำนวน 13 ขา และเป็นขารับสัญญาณ Analog จำนวน 6 ขา ซึ่งการกำหนดจำนวนขาแบบนี้ ได้กลายเป็นมาตรฐานของบอร์ด Arduino ไปแล้ว ถึงว่า Arduino เองจะถูกผลิตออกมาหลายแบบ แต่ที่เหมือนกัน ก็ยังคงเป็นขาที่เอาไว้ใช้งาน แต่แตกต่างกันตรงที่แต่ละรุ่น ที่ทำออกมามี memory ที่ไม่เท่ากันนั่นเอง (แต่ปัจจุบัน บอร์ด Arduino มีจำนวนขาให้ใช้  มากกว่าที่ได้กล่าวไว้แล้ว แตกต่างกันออกไปในแต่ละรุ่น)

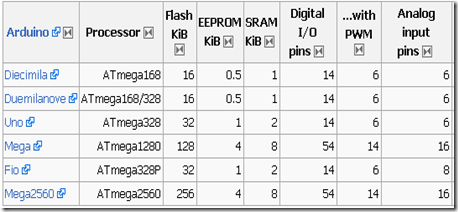

Arduino table model

นอกจากลายวงจรที่เค้าแจกฟรีเป็น Open source ให้เราสามารถนำไปสร้างเองได้แล้ว ตัวโปรแกรมที่เป็น IDE ที่เอาไว้เขียนโค๊ดภาษา C/C++ ก็ยังสามารถให้เราสามารถโหลดเอาไปใช้งานฟรีได้อีกด้วย (โหลด IDE Arduino)  ซึ่งในตัว IDE ที่เราติดตั้งไปนี้ ประกอบไปด้วย Example มากมายที่ทำให้เรา เรียนรู้ไมโครคอนโทรลเลอร์ได้อย่างไม่น่าเบื่อหน่าย

ในการใช้งาน ถ้าหากเป็นการเรียนรู้แล้ว เราสามารถที่จะต่อสาย USB จากคอมพิวเตอร์ขของเราเข้ากับบอร์ก Arduino แล้วก็สามารถที่จะใช้งานได้เลย เพราะเค้าออกแบบให้เราใช้ไฟจากสาย USB เป็นไฟเลี้ยงของบอร์ดได้เลย สะดวกมากๆ (ในกรณีที่โหลดไม่กินกระแสมากนัก) นับว่าเป็นการออกแบบที่เหมาะให้นักเรียนนักศึกษา ได้ใช้และเล่นไมโครคอนโทรลเลอร์ อย่างที่ตั้งใจเอาไว้เลยทีเดียว

ที่อยากแนะนำให้เพื่อนๆ ให้มาลองเล่น Arduino นี้ก็เพราะว่า นอกจากความง่ายในการเขียนโปรแกรมแล้ว (เป็นภาษาซี ที่เราเรียกผ่าน Library ของมัน) ยังมีตัวอย่างให้ศึกษาเยอะแยะมากมาย นับไม่ถ้วนกันเลยทีเดียว ทำให้เราสามารถเล่น และทดลองแล้วประสบความสำเร็จได้อย่างง่ายดาย เพื่อให้เกิดกำลังใจในการศึกษาไมโครคอนโทรลเลอร์เบอร์อื่นๆ ต่อไป

ขั้นตอน ง่ายๆ ในการทดลอง Arduino

  • หาบอร์ด Arduino สักบอร์ด ในที่นี้ ผมแนะนำของป๋าช้าง Ayarafun.com ราคาถูกมากๆ (ถูกกว่าค่าเหล้า เบียร์ซะอีก)
  • โหลด IDE สำหรับเขียนโค๊ด ดาวน์โหลด
  • ต่อสาย USB เข้าบอร์ด Arduino
  • เปิดโปรแกรม Arduino เลือกบอร์ด และพอร์ตให้ตรงกับบอร์ดของเรา
  • เปืด Example Blink ทดลองทำไฟกระพริบกันก่อน (ถือเป็นโปรแกรมไหว้บอร์ด)
  • สังเกตไฟ LED ที่พอร์ด Digital 13 ต้องติด ดับ สลับกัน

ศึกษาเพิ่มเติม

อ่านเพิ่มเติม...
