Saturday, December 24, 2011

LabVIEW Interface for Arduino

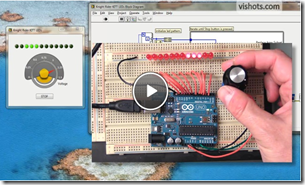

VISV Getting Started With the LabVIEW Interface for Arduino ช่วงนี้ ก็เป็นช่วงเด็กทำโปรเจคกัน เราก็มีโปรเจคที่ต้องทำเหมือนกัน ก็เพิ่งจะผ่านการพรีเซ้นต์ หัวข้อโปรเจคผ่านไป ก็สบายใจได้หน่อยนึง ที่เหลือก็ทำโปรเจคให้มันสำเร็จก็แล้วกัน

วันนี พอดีเพื่อนมาหาที่บ้าน มาปรึกษากันเรื่องโปรเจคของมัน ประมาณว่า ต้องการทำให้บอร์ด Arduino Freeduino ติดต่อกับ Labview เพื่อที่เราจะได้เอา NI Labview สร้างเป็นหน้ากาก GUI เพราะเห็นว่า เคยเรียนการใช้ NI LABVIEW มาแล้ว ก็ไม่น่าจะยากมาก ลองๆค้นหาข้อมูลในอินเตอร์เนต ก็เจอ ที่น่าสนใจดู ลิ้งค์ อืมน่าสนแหะ ลองติดตั้งดูสักหน่อยสิ บอร์ด Arduino เราก็มีแล้ว

  • อันดับแรก ก็ต้องมี NI LABVIEW เวอร์ชั่น 2009 ขึ้นไป เค้าแนะนำว่า งั้นนะ แต่ที่ผมทดลองใช้อยู่เป็น เวอร์ชั่น NI LABVIEW  2011
  • บอร์ด Arduino สักบอร์หนึ่ง ตระกูลไหนก็ได้ แล้วก็พวกอุปกรณ์อิเล็กทรอนิกส์ สักหน่อย
  • Arduino IDE แน่นอนหล่ะ มีบอร์ดแล้วไม่มีโปรแกรม ก็ชักจะยังงัยๆ อยู่

หวังว่า เพื่อนๆ มีทั้งสามอย่าง และติดตั้งเรียบร้อยแล้วนะ ต่อจากนี้ไป ก็เป็นการทำให้ Labview สามารถมองเห็น Serial Comport แล้วก็ทำให้ทั้งสองอย่าง Interface กันได้ ก็ทำตามขั้นตอนกันเลยครับ

  1. ติดตั้ง NI-VISA Drivers เพื่อทำให้ NI LABVIEW มองเห็น Serial Port กันก่อน
  2. ติดตั้ง VI Package Manager ตัวนี้ จะเป็นตัวสร้าง แชร์ และค้นหา LabVIEW add-ons และ  toolkits จาก LabVIEW Tools Network ในที่นี้ เราจะเอามาไว้สำหรับค้นหา และติดตั้ง
  3. เมื่อติดตั้ง VI Package Manager เสร็จแล้ว ที่หน้าต่างโปรแกรม ให้เราค้นหา Tool kit ที่ชื่อ Labview Interface for Arduino ตามรูป เลยครับVI Package Manager
  4. รีสตาร์ทเครื่องสักครั้ง เพื่อความเป็นสิริมงคล
  5. เปิดไฟล์โปรเจคของ Arduino (ในที่นี้ บอร์ด Arduino ของเราควรจะเชื่อมต่อ กับคอมพิวเตอร์เรียบร้อยแล้ว) ซึ่งจะอยู่ใน Folder C:\Program Files\National Instruments\LabVIEW 2011\vi.lib\LabVIEW Interface for Arduino\Firmware\LVIFA_Base ชือไฟล์ LVIFA_Base.pde
  6. ทำการ Complie ซึ่งน่าจะผ่าน แล้วก็ให้อัพโหลดเข้าไปที่ตัวบอร์ด Arduino ถ้าจำไม่ได้ ให้ดูวิธีการจากโพสเก่าๆ ของผมครับ คลิก
  7. เปิดโปรแกรม Labview แล้วเปิดไฟล์ทดสอบ โหลดจาก ที่นี่ จากนั้นก็รีนโปรแกรม เลยครับ
  8. ลองปรับค่า แล้วดูผล

ถ้าอยากทราบว่า สองอันนี้ มันทำงานได้งัย ลองเข้าไปแกะโค๊ดของ Arduino แล้วก็ลองใช้ โปรแกรม Serial Port Monitor นั้งจับข้อมูลที่วิ่งบน Serial Port ดูครับ
